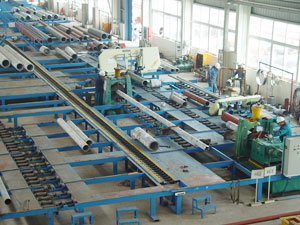

Ligne de façonnage pour chanfreins de tuyaux (type C)
Modèle de la ligne de façonnage pour chanfreins de tuyaux (type C) : PBMFL-24C
Caractéristiques de la ligne de façonnage pour chanfreins de tuyaux (type C) :
1.
Equipements essentiels : deux machines de découpe avec scie à ruban pour tuyaux à haute efficience, deux machines de chanfreinage de tuyaux bidirectionnelles de type fixe ou machines de chanfreinage de tuyaux CNC de type fixe, deux systèmes de transport pour machines à chanfreiner, deux systèmes de fixation de longueur de découpe et un support de poste de travail en acier.
2.
Efficience de production : vitesse de découpe ≤2Min /découpe,vitesse de chanfreinage ≤5Min /chanfreinage(DN200 SCH40 tube en acier au carbone)
4. Quantité de chanfreinage : très bonne
5.
Application : elle est utilisée comme une partie de la chaîne de production pour préfabrication de tuyauterie.
Fiche technique de la ligne de façonnage pour chanfreins de tuyaux (type C) :
1. Rendement : environs 300-500 de diamètres en pouce par jour
2. Diamètre adopté de tuyau : DN50-600(φ60-610)
3. Epaisseur adoptée de tuyau : 3-100mm
4.
Matériaux convenables : acier au carbone, alliage d'acier, acier inox., acier pour basse température.
6. Forme de chanfreinage : en U, en X, en V ou en W
7. Système de contrôle : régulateur programmable (PLC) avec écran tactile
8.
Système de transport : elle adopte un système de transport pour machines à scier et un système de transport pour machines à chanfreiner. Ces systèmes sont propulsés par un moteur et leur changement de vitesse est réalisé par une variation de fréquence. En outre, le dernier peut être équipé d'un dispositif élévateur pour ajuster la hauteur de pointe des tuyaux, ce qui lui permet de s'adapter au chanfreinage de tuyaux de différents diamètres.
9.
Système de fixation de longueur : il réalise la fixation de longueur de découpe en collaborant avec le système de transport.
