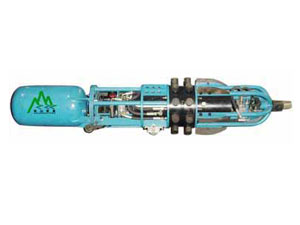

Mandrin d'alignement externe pneumatique des tuyaux pour la soudure
Modèle : PPLUC-18A/22A/26A/32A/36A/40A/44A/48A/52A/56A
Description du mandrin d'alignement externe pneumatique des tuyaux :
C'est un appareil d'alignement et d'arrondissage pour réaliser le raboutage de tubes dans la soudure.
Fiche techniques du mandrin d'alignement externe pneumatique des tuyaux :
1.
Diamètres adoptés de tuyau :
φ406-457/φ508-559/φ610-660/φ711-813/φ813-914/φ914-1016/
φ1067-1118/φ1168-1219/φ1219-1320/φ1320-1420
φ406-457/φ508-559/φ610-660/φ711-813/φ813-914/φ914-1016/
φ1067-1118/φ1168-1219/φ1219-1320/φ1320-1420
2.
Nombre de blocs de serrage : 10*2/10*2/12*2/12*2/12*2/18*2/12*2/24*2/24*2/30*2
3.
Force de support : 8.5T/ 150T/ 183T/ 270T/ 270T/ 450T/270T/ 650T/ 650T/650T
4.
Système d'entraînement : entraîné par moteur, un roue motrice à un côté (18A-36A) / 2 roues motrices à un côté (40A-56A)
5.
Système de freinage :
6.
Dimensions hors tout :
φ360*1800/φ470*2200/φ550*2700/φ650*2900/φ750*2900/
φ815*3100/φ1000*3700/φ1100*4100/φ1170*4200/φ1270*4200
φ815*3100/φ1000*3700/φ1100*4100/φ1170*4200/φ1270*4200
7.
Poids total :
290Kg/430Kg/550Kg/700Kg/860Kg/1100Kg/1500Kg/1800Kg/2100Kg/2200Kg
290Kg/430Kg/550Kg/700Kg/860Kg/1100Kg/1500Kg/1800Kg/2100Kg/2200Kg
