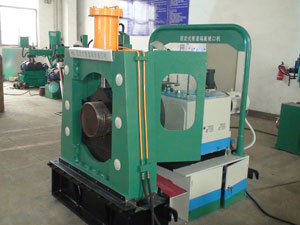

Machine de chanfreinage bidirectionnel de tuyaux de type fixe
Modèle de la machine de chanfreinage bidirectionnel de tuyaux de type fixe :
FPEBM-24D/ FPEBM-32D
Caractéristiques de la machine de chanfreinage bidirectionnel de tuyaux de type fixe :
1.
Propriété sur la chaîne de production : supérieure (elle est dessinée selon les équipements de la chaîne de production).
2.
Efficience de chanfreinage : ≤5Min /chanfrein(DN200 SCH40)
3.
Découpe de chanfrein : on doit utiliser d'autres engins, tels que la machine de découpe avec scie à ruban pour découper les tuyaux. Puis cette machine peut réaliser un mono façonnage de chanfrein.
4.
Qualité de chanfrein : très bonne
5.
Propriété de déplacement : mauvaise
6.
Application : elle convient aux chanfreins en U et en W en grande quantité des tuyaux épais.
7.
Prix relatif : plus élevé que la machine de chanfreinage radial de tuyaux de type fixe.
Fiche technique de la machine de chanfreinage bidirectionnel de tuyaux de type fixe :
1.
Diamètres adoptés de tuyau : DN100-600(φ114-610)/ DN200-600(φ219-830)
2.
Epaisseurs adoptées de tuyau : 6-180mm
3.
Matériaux convenables : acier au carbone, acier inox., alliage d'acier, acier pour basse température, etc..
4.
Formes de chanfreins : en U, en X, en V ou en W.
5.
Mode d'alimentation de couteau : radial automatique différentiel ou axial semi-automatique.
6.
Mode d'effacement de couteau : radial électrique semi-automatique ou axial électrique semi-automatique.
7.
Mode de propulsion : par moteur
8.
Système de serrage : par cylindres hydrauliques
9.
Système de support : levage et descente manuels par vis mère
10.
Régime de broche : 9 degrés (34-304 tours / min)
11.
Déplacement axial : 150mm (broche), 300mm (nez)
12.
Déplacement horizontal : ±100mm
13.
Système de contrôle : la broche est à changement de vitesses à engrenages, changement de vitesses axial par fréquence variable, contrôle manuel.
14.
Dispositif automatique d'ajustement de la hauteur de pointe : elle peut être équipée d'un système de transport pour machines à chanfreiner qui possède un équipement de levage si nécessaire, pour réaliser automatiquement l'ajustement de la hauteur de pointe des tuyaux et lui permettre de chanfreiner les tuyaux de différents diamètres.
15.
Système de transport : elle peut être équipée d'un système de transport pour machines à chanfreiner si nécessaire.
