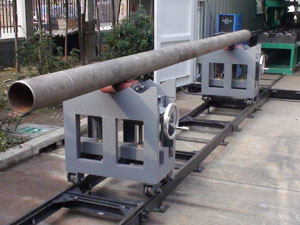

Système de transport à chariots sur rails pour les tuyaux

Ce système de transport est un système logistique pour la préfabrication de tuyauterie. Il convoie les conduits et les canalisations sur des chariots à rails. Il peut être installé dans une machine de soudage automatique, une machine de découpe à flammes ou au plasma, etc..

Modèle du système de transport à chariots sur rails pour les tuyaux : PTLTS-24A1/A2/A3/A4

Caractéristiques du système de transport à chariots sur rails pour les tuyaux :

Fiche technique du système de transport à chariots sur rails pour les tuyaux :
1. Diamètres adopté de tuyau : DN50-600(φ60-610)
2. Longueur de transport : ≥500mm
3. Longueur du système : 7.5m (ou fonction des demandes)
4. Hauteur du système : 800mm
5. Système de chariots : deux ensembles
    Levage et descente : élévateur à vis mère, manuel (type A1 et A2) / électrique (type A3 et A4).
    Support : pignon de soutien rotatif (type A1 et A3) / pignon de soutien mobile à rouleaux
    (type A2 et A4).
    Matériel du pignon de soutien : acier au carbone avec revêtement caoutchouc.
    Déplacement longitudinal : déplacement manuel
    Charge max. : 1000kg
6. Système de rails : un ensemble
    Longueur de rails : 7.5m (ou fonction des demandes)
    Segments de rails : trois segments
    Type de rails : barre carrée + profilé en U + pieds à hauteur ajustable.
