Système de fixation mécanique de longueur de découpe

Le système de fixation de longueur est un équipement auxiliaire pour la préfabrication de tuyauterie. Il est adopté généralement par les machines de découpe pour tuyaux afin d'assurer une haute précision de la découpe.

Modèle du système de fixation de longueur de découpe :
PCMLS-24A

Caractéristiques du système de fixation de longueur de découpe :

Les machines de découpe et de chanfreinage de tuyaux de type fixe à haute efficience et les machines de découpe de tuyaux à scie à ruban à haute efficience peuvent être munies de ce système pour réaliser une découpe automatique à longueur fixe.

Il adopte un mode de fixation de longueur mécanique et un contrôle à écran tactile à régulateur programmable (PLC) afin d'augmenter la précision et la fiabilité de la fixation. D'abord, l'engrenage propulsé par le moteur pousse le bras de fixation jusqu'à la position prédéterminée, puis le tuyau avance jusqu'à entrer au contact du bras de fixation. A ce moment, la longueur du tuyau surplombant correspond justement à la longueur à découper.

Fiche technique du système de fixation mécanique de longueur de découpe :
1. Diamètres adoptés de tuyau : DN50-600(φ60-610)
2. Longueur du système : 7m (ou fonction des demandes)
3. Vitesse de déplacement : 0.5-14m/min
4. Longueur de la règle de fixation : 6m (ou fonction des demandes).
5. Erreur de fixation : ≤2mm
6. Pression d'air : 0.6mpa
7. Mode de fixation : mécanique
8. Système de contrôle : régulateur programmable (PLC) à fréquence variable, écran tactile

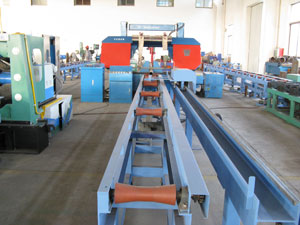

Système de fixation mécanique de longueur de découpe
