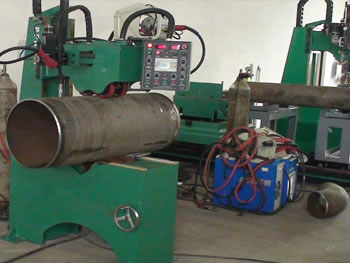

Paramètres techniques de la machine de soudage automatique de tuyaux à paroi épaisse
1. Diamètre du tuyau: DN150-600
2. Epaisseur de la paroi: 6-60MM
3. Matériaux applicables: acier au carbone, acier allié et acier inoxydable.
4. Application: diverses soudage de tuyaux telles que tuyau- tuyau, tuyau-coude, tuyau-bride, bride-bride, bride-coude, etc.
5. Système d'entraînement: entraîné par deux rangées de rouleaux en caoutchouc ou par un réducteur de roue et vis sans fin double et le moteur de conversion de fréquence.
6. Puissance moteur: 5KW (deux moteurs d'entraînement double: 1.5KW chacun; moteur de levage: 1.5KW; moteur de contrôle de la largeur: 370W; moteur extensible: 25W; vitesse à fréquence variable)
7. Hauteur du rouleau: 800mm
8. Système de contrôle: technologies exclusives appartenant à notre société, PLC.
9. Mode de soudage: soudure soudage cosmétique à arc submergé mono-fil (SAW).
10. Moteur dévidoir: puissance: 150W; tension nominale: CC110V; vitesse de rotation élevée: 3000 tr / min.
11. Tension d'alimentation
a) Forme d'onde: onde sinusoïdale; rms: 380V ± 10%; fréquence: 50Hz/60Hz.
b) Déséquilibre de la tension des trois phases: ≦ 5%.
12. Entrée d'alimentation de soudage électrique:

Note: La capacité du fusible et du disjoncteur du tableau ci-dessus est uniquement pour référence.
13. Guide de l'utilisateur sur l'installation de l'équipement.
a) Doit être installé dans un environnement intérieur, où il y a pas de lumière solaire directe, pouvant protéger les produits contre le forçage, la haute humidité et la poussière. (Plage d'humidité: -10℃ ~ 40℃).
b) Gradient au sol: moins de 15°.
c) La cabine de soudage doit éviter les vents violents.
d) Les machines de soudage doivent être installé à plus de 50cm du mur.
e) Le tableau de commutation correspondant ou le placard est une condition nécessaire, et les trois phases CC 380V/50Hz doivent être liées à la boîte de jonction du câble d'entrée, à travers le commutateur d'air et ensuite reliées correctement au câble de terre.
f) Les câbles de sortie d'anode doivent être utilisés pour relier la source de soudage et la torche de soudage.
g) Les câbles de sortie cathode doivent être utilisés pour relier la cathode de la source de soudage et les pièces de travail devant être soudées.
h) Les câbles de contrôle doivent être utilisés pour lier automatiquement la boîte de contrôle de la machine de soudage.
