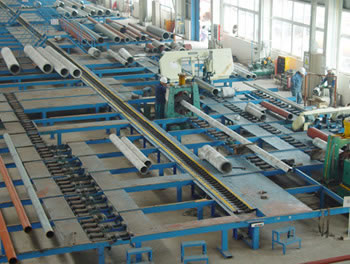

Performance de la ligne de façonnage pour chanfreins de tuyaux
1. Configuration basique: deux machines hautement efficaces de découpe avec scie à ruban pour tuyaux, deux machines de chanfreinage radial de tuyaux de type fixe ou une machine de chanfreinage radial de tuyaux de type fixe, deux systèmes de transport et de logistique, deux systèmes de mesure de la longueur de découpe du tuyau, un ensemble de cadres à structure d'acier.
2. Efficacité de production: 2min / biseau lors de la coupe + 5min / biseau pendant le chanfreinage (DN200 SCH40 acier au carbone).
3. Mobilité de l'équipement: faible
4. Qualité de chanfreinage: excellente
4. Domaine d'application: utilisée dans la ligne de production de préfabrication de tuyauterie.
Paramètres techniques de la ligne de façonnage pour chanfreins de tuyaux:
1. Capacité de production : 300-500 diamètres-pouces / jour.
2. Diamètre du tuyau: DN50-600(φ60-610)
3. Epaisseur du tuyau : 3-100MM
4. Matériaux du tuyau: acier au carbone, acier allié, acier inoxydable et acier à basse température.
5. Longueur de coupe: pas de limitation.
6. Type de biseau: U, X, V, double V
7. Système de contrôle: contrôle PLC avec écran tactile.
8. Système de logistique: système de transport et de logistique de tuyaux pour la machine avec scie à ruban, et système de transport et de logistique de tuyaux pour la machine de chanfreinage d'extrémité à vis de pointage, conduite par un moteur à fréquence variable.
9. Système de mesure de la longueur: type mécanique, fonctionnant avec un système de logistique.
